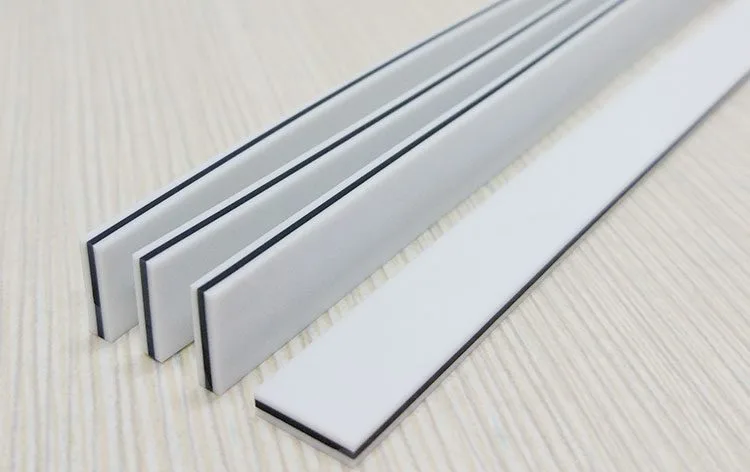

Penyambung jalur zebra jenis YCD disokong oleh getah silikon penebat pada kedua-dua belah lapisan konduktif sepenuhnya, yang boleh memenuhi aplikasi dengan keperluan penebat yang menuntut.
Pada masa yang sama, kerana lapisan penebat lebih lembut daripada lapisan konduktif sepenuhnya, prestasi sentuhan yang baik boleh dicapai dalam aplikasi praktikal dengan hanya daya mampatan yang kecil.
Lapisan penebat penyambung getah konduktif jenis YCD adalah warna semula jadi silikon (telus), juga boleh dibuat mengikut keperluan warna putih, hijau dan lain-lain.
Struktur jenis YCS dan jenis YCD pada asasnya adalah sama, tetapi pelapik penebat jenis YCS hanya mempunyai satu sisi, manakala pelapik penebat jenis YCD adalah dua sisi.
Untuk memastikan penyambung getah konduktif dibuat dengan betul, konvensyen penamaan adalah seperti berikut:
Keanjalan unggul penyambung jalur zebra dengan berkesan boleh mengelakkan risiko sentuhan yang baik dengan komponen akibat ubah bentuk penuaan dan kejatuhan bahagian struktur secara tidak sengaja semasa penggunaan peralatan elektronik, tetapi dengan ubah bentuk bahagian struktur dan perubahan daya mampatan, nisbah mampatan dan rintangan penyambung getah konduktif juga akan berubah, dan ia adalah perlu untuk mempertimbangkan sepenuhnya dan apabila menetapkan bahagian struktur struktur. seperti berikut:
Spline: YCD 10×5× 2.5mm CW0.8
Hubungan antara daya mampatan dan nisbah mampatan
Rintangan vs nisbah mampatan
R = Nilai rintangan (Ω)
CW = Lebar konduktif (mm)
L = Panjang konduktif (mm)
H = Ketinggian konduktif (mm)
ρ = kerintangan isipadu (Ω·cm)
Proses ujian harus mengekalkan nisbah mampatan >5% untuk mendapatkan keputusan ujian yang tepat.
F = Daya mampatan (g)
D = Nisbah mampatan D = (H-H1) ÷ H
E0 = Modulus keanjalan lapisan konduktif penuh 3.5MPa
E1 = Modulus keanjalan pelapik penebat 1.1MPa
H = Ketinggian penyambung getah konduktif (mm)
W = Lebar penyambung getah konduktif (mm)
CW = Lebar lapisan konduktif sepenuhnya (mm)
W1 = Lebar pelapik penebat (mm) W2 = W-W1
L = Panjang penyambung getah konduktif (mm)
Standard pelaksanaan: GB2439, GB/T528
| Projek | Nilai spesifikasi | ||
| bahan | Lapisan konduktif | Lapisan penebat | |
| Getah silikon konduktif | Silastik | ||
| Rutin | Rintangan rendah | Rutin | |
| Kekerasan(A) | 65±5 | 70±5 | 30±5 |
| Kerintangan isipadu(Ω·cm) | ＜6 | ＜3 | ＞1012 |
| Kekuatan tegangan（mPa） | ＞4 | ＞5 | ＞4 |
| Pemanjangan（%） | ＞100 | ＞150 | ＞300 |
| Kekuatan koyakan（N/mm） | ＞8 | ＞12 | ＞12 |
| warna | Hitam | Lutsinar/putih | |
| Suhu operasi | Kelembapan operasi（%）25℃ | Arus maksimum digunakan （mA/mm2） | |
| minimum | Maximun | ||
| -50 | 150 | 85 | 2.5 |
