Penyambung Getah Konduktif Jenis YP

Penyambung Zebra jenis YP disokong oleh lapisan silikon penebat berbuih span pada kedua-dua belah lapisan zebra untuk memenuhi lebih banyak aplikasi di mana penebat adalah kritikal. Pada masa yang sama, lapisan buih sangat lembut, jadi dalam aplikasi praktikal hanya daya mampatan kecil diperlukan untuk mencapai prestasi sentuhan yang baik.

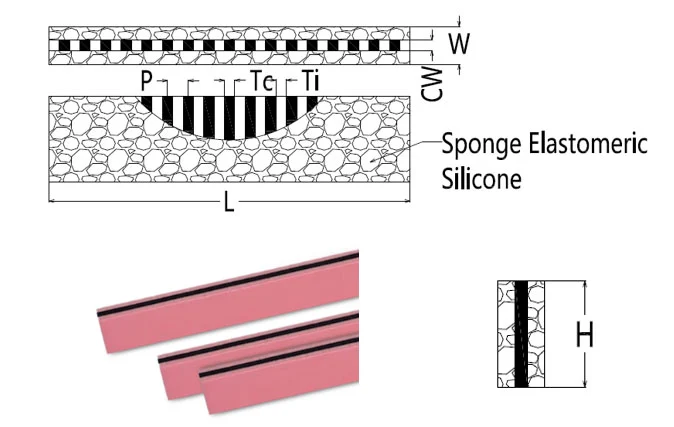

Konvensyen Penamaan Penyambung Zebra

Untuk memastikan penyambung zebra dibuat dengan betul, spesifikasi penamaan adalah seperti berikut:

Perhubungan dan lengkung pramuat

Keanjalan unggul penyambung getah konduktif dapat mengelakkan risiko sentuhan yang baik dengan komponen akibat ubah bentuk penuaan dan kejatuhan bahagian struktur secara tidak sengaja semasa penggunaan peralatan elektronik, tetapi dengan ubah bentuk bahagian struktur dan perubahan daya mampatan, nisbah mampatan dan rintangan penyambung getah konduktif juga akan berubah, dan perlu dipertimbangkan sepenuhnya apabila menetapkan bahagian struktur dan konduktif getah. seperti berikut:

Spline: YP P0.1 10×5×2.5mm CW0.8

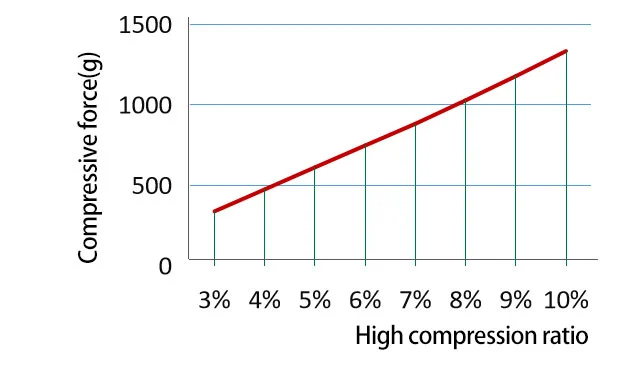

Hubungan antara daya mampatan dan nisbah mampatan

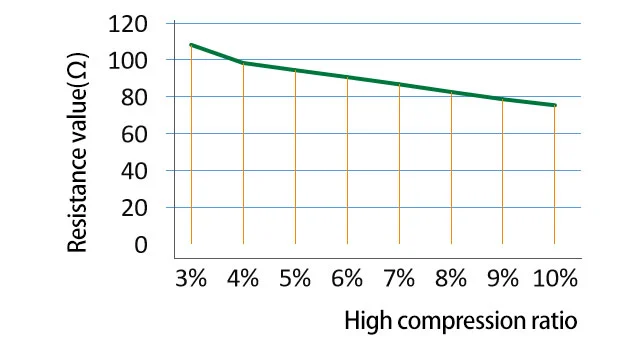

Rintangan vs nisbah mampatan

Pengiraan rintangan penyambung getah konduktif boleh dirujuk dengan formula berikut:

R = Nilai rintangan (Ω)
CW = Lebar konduktif (mm)
L = Panjang konduktif (mm)
H = Ketinggian konduktif (mm)
ρ = kerintangan isipadu (Ω·cm)

Proses ujian hendaklah dikekalkan > 10% nisbah mampatan untuk mendapatkan keputusan ujian yang tepat.

Pengiraan daya mampatan penyambung getah konduktif boleh dikira dengan merujuk kepada formula berikut:

F = Tekanan tekan (g)
D = Nisbah mampatan D = (H-H1) ÷ H
E0 = Modulus keanjalan lapisan Zebra 3.5MPa
E1 = Modulus keanjalan pelapik penebat 1.7MPa
H = Ketinggian penyambung getah konduktif (mm)
W = Lebar penyambung getah konduktif (mm)
CW = Lebar Lapisan Zebra (mm)
W1 = Lebar pelapik penebat (mm) W2 = W-W1
L = Panjang penyambung getah konduktif (mm)

Data struktur dan prestasi elektrik

Standard pelaksanaan: GB2439, GB/T528

Data persekitaran kerja
