Penyambung Getah Konduktif Jenis YS

Sumber Pos: Shenzhen ES Electronic Co., Ltd.
Masa Siaran: July 3, 2026
Ys Type Conductive Rubber Connector

Penyambung getah konduktif jenis YS disokong oleh getah silikon penebat pada kedua-dua belah lapisan zebra untuk memenuhi aplikasi dengan keperluan penebat. Pada masa yang sama, kerana lapisan penebat lebih lembut daripada lapisan zebra, prestasi sentuhan yang baik boleh dicapai dalam aplikasi praktikal dengan hanya daya mampatan yang kecil.
Lapisan penebat penyambung getah konduktif jenis YS adalah warna semula jadi silikon (telus), juga boleh dibuat mengikut keperluan warna putih, hijau dan lain-lain.

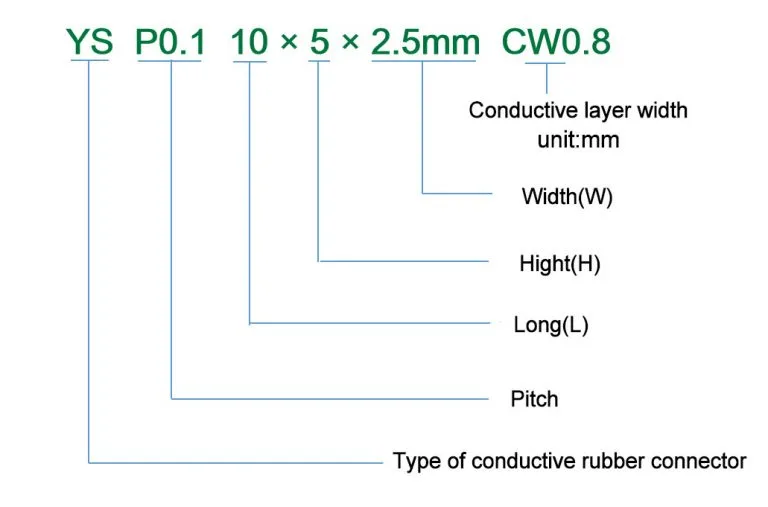

Konvensyen penamaan

Untuk memastikan penyambung getah konduktif dibuat dengan betul, konvensyen penamaan adalah seperti berikut:

Ys Type Conductive Rubber Connector

Perhubungan dan lengkung pramuat

Keanjalan unggul penyambung getah konduktif dapat mengelakkan risiko sentuhan yang baik dengan komponen akibat ubah bentuk penuaan dan kejatuhan bahagian struktur secara tidak sengaja semasa penggunaan peralatan elektronik, tetapi dengan ubah bentuk bahagian struktur dan perubahan daya mampatan, nisbah mampatan dan rintangan penyambung getah konduktif juga akan berubah, dan perlu dipertimbangkan sepenuhnya apabila menetapkan bahagian struktur dan konduktif getah. seperti berikut:

Spline: YS P0.1 10×5×2.5mm CW0.8

Ys Type Conductive Rubber Connector

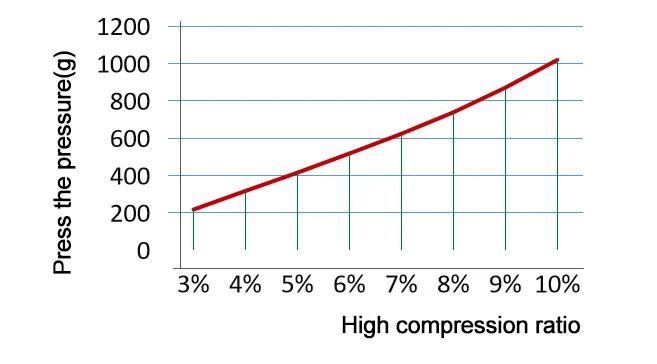

Hubungan antara daya mampatan dan nisbah mampatan

Ys Type Conductive Rubber Connector

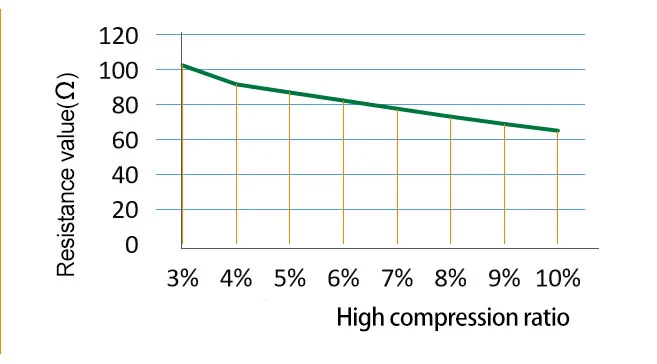

Rintangan vs nisbah mampatan

Pengiraan rintangan penyambung getah konduktif boleh dirujuk dengan formula berikut:

Ys Type Conductive Rubber Connector

R = Nilai rintangan (Ω)
CW = Lebar konduktif (mm)
L = Panjang konduktif (mm)
H = Ketinggian konduktif (mm)
ρ = kerintangan isipadu (Ω·cm)

Proses ujian harus mengekalkan nisbah mampatan >5% untuk mendapatkan keputusan ujian yang tepat.



Pengiraan daya mampatan penyambung getah konduktif boleh dikira dengan merujuk kepada formula berikut:

Ys Type Conductive Rubber Connector

F = Daya mampatan (g)
D = Nisbah mampatan D = (H-H1) ÷ H
E0 = Modulus keanjalan lapisan konduktif penuh 3.5MPa
E1 = Modulus keanjalan pelapik penebat 1.1MPa
H = Ketinggian penyambung getah konduktif (mm)
W = Lebar penyambung getah konduktif (mm)
CW = Lebar lapisan konduktif sepenuhnya (mm)
W1 = Lebar pelapik penebat (mm) W2= W-W1
L = Panjang penyambung getah konduktif (mm)



Data struktur dan prestasi elektrik

Standard pelaksanaan: GB2439, GB/T528

Projek Nilai spesifikasi
bahan Lapisan konduktif Lapisan penebat Lapisan penebat
Getah silikon konduktif Silastik Silastik
Rutin Rintangan rendah Rutin Rutin
Kekerasan(A) 65±5 70±5 65±5 30±5
Kerintangan isipadu(Ω·cm) <6 <3 >1012 >1012
Panjang tidak terjual(mPa) >4 >5 >4 >4
Pemanjangan(%) >100 >150 >100 >300
Kekuatan koyakan(N/mm) >8 >12 >10 >12
warna Hitam putih Lutsinar/putih



Data persekitaran kerja

Suhu operasi Kelembapan operasi(%)25℃ Arus maksimum digunakan      (mA/mm2)
minimum Maximun
-50 150 85 2.5
